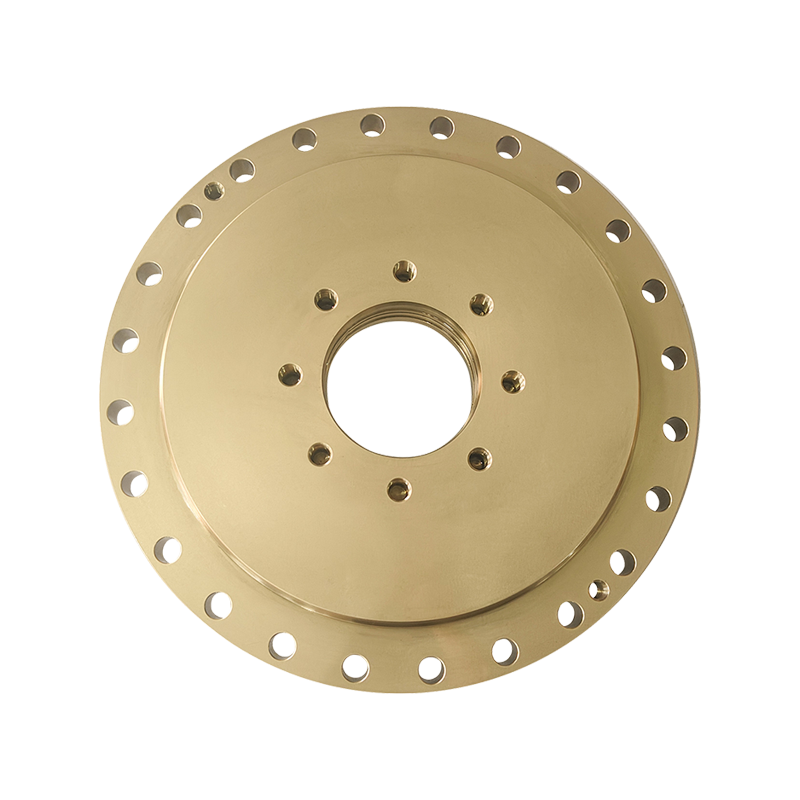

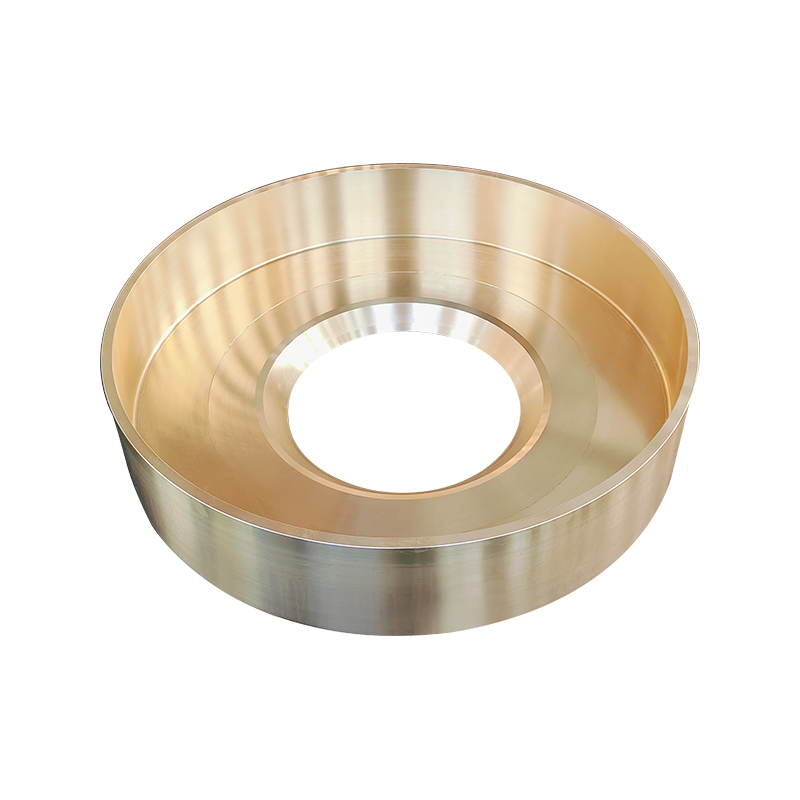

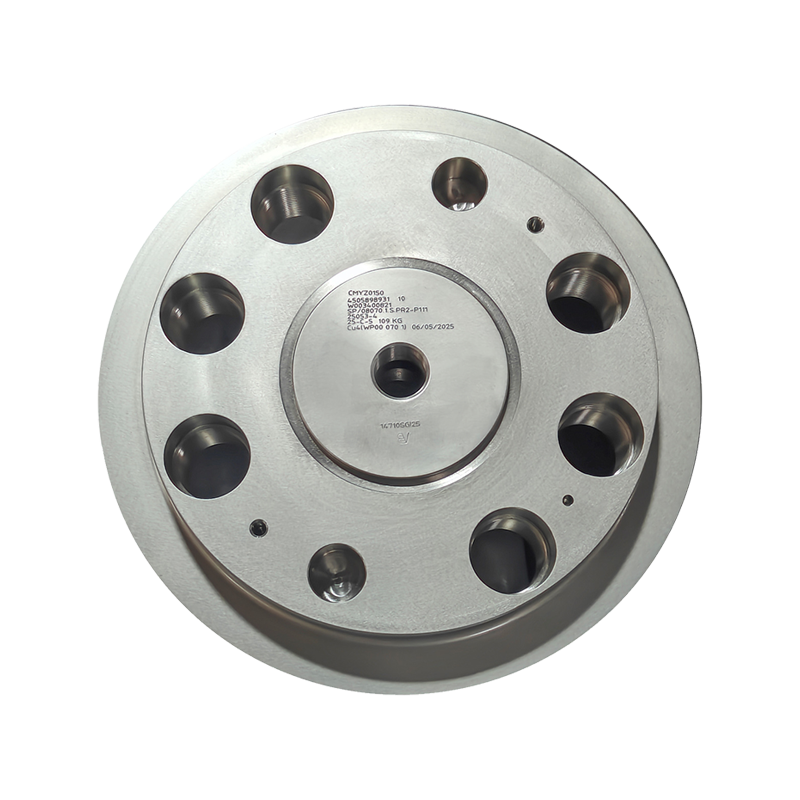

Penutup Flange Baling-Baling

1. Struktur dan Fungsi Penutup Flang Baling-Baling
Flange baling-baling (Propeller Flange) merupakan komponen kunci yang menghubungkan hub baling-baling dan poros transmisi. Ini mencapai sambungan kaku antara keduanya melalui baut dan merupakan "jembatan" yang mentransmisikan daya dari poros transmisi ke baling-baling. Penutup flensa adalah komponen pelindung yang menutupi bagian sambungan ini, terutama terdiri dari bagian-bagian berikut:
Badan papan penutup: biasanya terbuat dari besi tuang, baja tuang atau bahan paduan berkekuatan tinggi, bentuknya sesuai dengan flensa (kebanyakan berbentuk bulat atau persegi), dan memiliki ketebalan tertentu untuk menahan benturan luar.
Komponen penyegel: Sisi dalam pelat penutup dapat dilengkapi dengan cincin penyegel karet atau gasket untuk mencegah air laut, lumpur, dan serpihan masuk ke celah sambungan flensa, dan menghindari baut berkarat atau kendor pada sambungan.
Struktur tetap: dihubungkan ke flensa atau rumah poros transmisi melalui baut atau kancing untuk memastikan pelat penutup tidak jatuh selama navigasi kapal berkecepatan tinggi atau kondisi laut yang kompleks.
Fungsi intinya berfokus pada dua aspek: perlindungan dan perlindungan:
Anti polusi dan korosi: Mengisolasi erosi sambungan flensa oleh air laut, semprotan garam, plankton, dll., mencegah baut berkarat dan kegagalan ulir, dan menghindari gangguan transmisi daya yang disebabkan oleh korosi.
Dampak anti-destruktif: Saat kapal sedang berlayar atau berlabuh, kapal tersebut menghalangi benturan langsung benda terapung di air (seperti balok kayu, kerikil) atau fasilitas dok pada flensa, melindungi baut penghubung dan bidang flensa dari kerusakan.
Mengurangi gangguan aliran air: Beberapa penutup flensa yang dioptimalkan mengadopsi struktur ramping, yang dapat mengurangi turbulensi aliran air di bagian flensa, mengurangi ketahanan air, dan secara tidak langsung meningkatkan efisiensi propulsi.
Perawatan yang mudah: Beberapa penutup flensa yang dapat dilepas memberikan akses mudah ke pemeriksaan rutin status sambungan flensa (seperti kekencangan baut, kondisi keausan), dan perawatan dasar dilakukan tanpa membongkar seluruh baling-baling.

2. Rancang perbedaan dalam skenario yang berbeda
Desain dari Penutup Flang Baling-Baling akan menunjukkan perbedaan yang signifikan tergantung pada jenis kapal, lingkungan navigasi dan spesifikasi baling-baling:
Kapal dagang besar (seperti kapal kontainer dan kapal tanker):
Flensanya besar (seringkali berdiameter lebih dari 1 meter). Penutup flensa harus terbuat dari baja tuang berkekuatan tinggi untuk menahan dampak tekanan tinggi laut dalam dan aliran air yang kuat. Komponen penyegelan sebagian besar terbuat dari bahan fluoroelastik tahan minyak dan tahan korosi air laut untuk memastikan tidak menua selama navigasi jangka panjang.
Kapal darat (seperti kapal kargo, feri):
Terdapat banyak lumpur dan tumbuhan air di lingkungan navigasi. Penutup flensa biasanya didesain dengan struktur anti lilitan (seperti permukaan halus, tepi miring) untuk mencegah tanaman air membungkus flensa dan menyebabkan resistensi meningkat. Pada saat yang sama, lubang drainase kecil dapat dibuka di bagian bawah pelat penutup untuk mencegah lumpur.
Kapal khusus (seperti kapal pemecah es, kapal teknik kelautan):
Menghadapi kondisi ekstrim seperti benturan es dan kondisi laut yang kompleks, penutup flensa akan mengadopsi desain yang lebih tebal dan bahkan menambahkan rusuk penguat. Bahan tersebut ditingkatkan menjadi paduan dengan ketangguhan suhu rendah yang sangat baik (seperti baja nikel), memastikan bahwa bahan tersebut tidak rapuh pada suhu rendah dan memiliki ketahanan benturan yang lebih kuat.
Kapal berkecepatan tinggi (seperti speedboat, kapal penumpang):
Berfokus pada mekanika fluida, penutup flensa sebagian besar mengadopsi desain bionik yang ramping (seperti meniru lekuk tubuh ikan) untuk mengurangi hambatan aliran air. Pada saat yang sama, penerapan material ringan (seperti paduan aluminium) dapat mengurangi bobot keseluruhan dan meningkatkan kecepatan.

3. Penyesuaian dengan standar pembuatan kapal
Sebagai komponen pelindung sistem tenaga kapal, produksi Propeller Flang Cover harus memenuhi spesifikasi International Maritime Organization (IMO) dan berbagai lembaga klasifikasi (seperti CCS, ABS, BV, KR, dll). Standar inti meliputi:
Ketahanan korosi material: Harus lulus uji semprotan garam (biasanya diperlukan lebih dari 500 jam tanpa karat yang terlihat jelas) untuk memastikan bahwa masa pakainya tidak kurang dari 5 tahun di lingkungan laut.
Kekuatan struktural: Perlu menahan beban tumbukan tertentu (seperti gaya tumbukan sesaat 10kN) tanpa berubah bentuk atau pecah. Kekuatan sambungan antara pelat penutup dan flensa harus lulus uji getaran (mensimulasikan getaran terus menerus selama navigasi kapal).
Kinerja penyegelan: Pertahankan pada tekanan air 0,5MPa selama 30 menit tanpa kebocoran, mencegah air laut masuk ke sambungan flensa.
Mengambil contoh perusahaan profesional seperti Zhenjiang Jinye Propeller Co., Ltd., ketika memproduksi suku cadang pendukung baling-baling, mereka akan merancang penutup flensa, baling-baling, dan flensa sebagai sistem integral untuk memastikan kecocokan akurasi dimensi (seperti celah antara pelat penutup dan flensa dikontrol dalam 0,5 mm), dan lulus sertifikasi lembaga klasifikasi untuk memastikan kompatibilitas dengan seluruh sistem tenaga kapal.

4. Titik perawatan dan penggantian
Untuk memastikan Propeller Flang Cover tetap bekerja secara efektif, hal-hal berikut harus diperhatikan dalam perawatan sehari-hari:
Inspeksi rutin: Periksa apakah baut pengikat pelat penutup kendor dan apakah segelnya menua atau rusak setiap 3-6 bulan (atau sesuai dengan siklus perawatan kapal). Jika cincin karet mengeras atau retak, maka harus diganti tepat waktu.
Pembersihan dan penghilangan karat: Hilangkan organisme laut dan lumpur yang menempel pada permukaan pelat penutup, giling karat pada badan pelat penutup dan aplikasikan cat anti karat untuk memperpanjang masa pakai.
Verifikasi kemampuan adaptasi: Saat mengganti penutup flensa, penting untuk memastikan bahwa ukuran dan bahan pelat penutup baru sesuai dengan flensa asli untuk menghindari kegagalan segel atau peningkatan hambatan aliran air karena penyimpangan dimensi.
