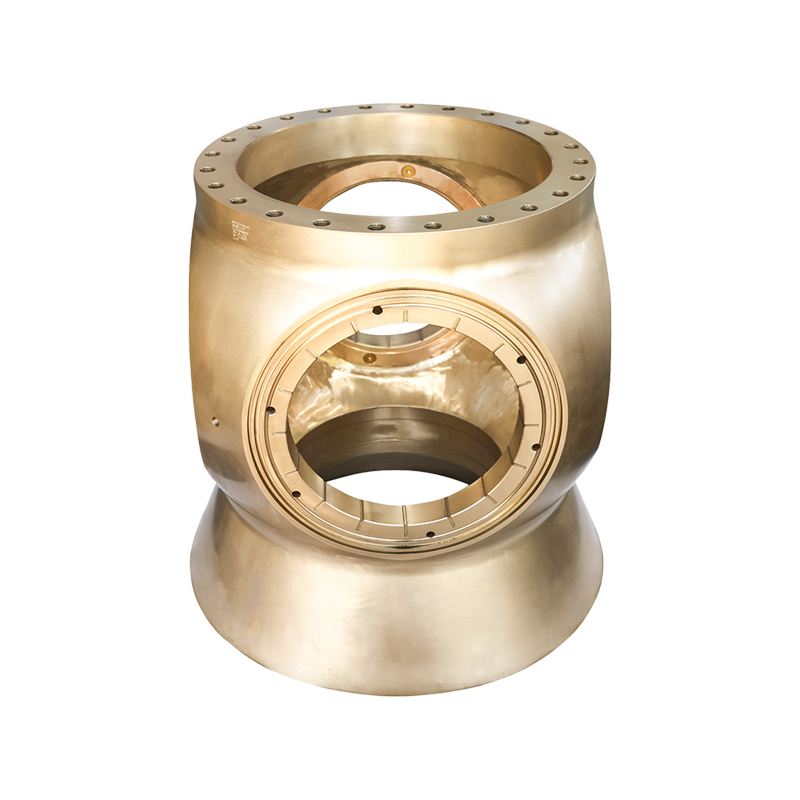

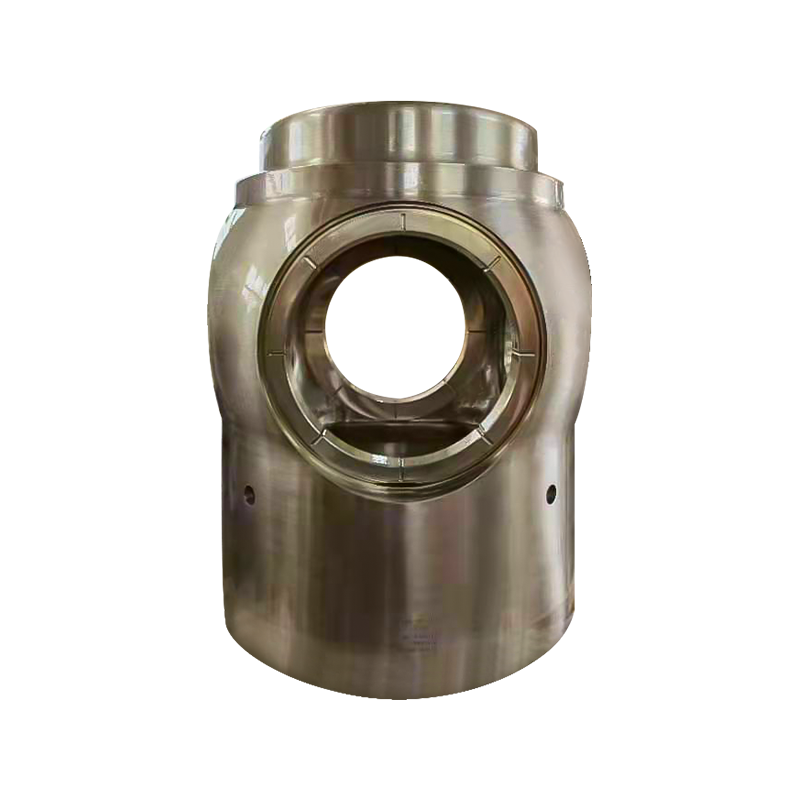

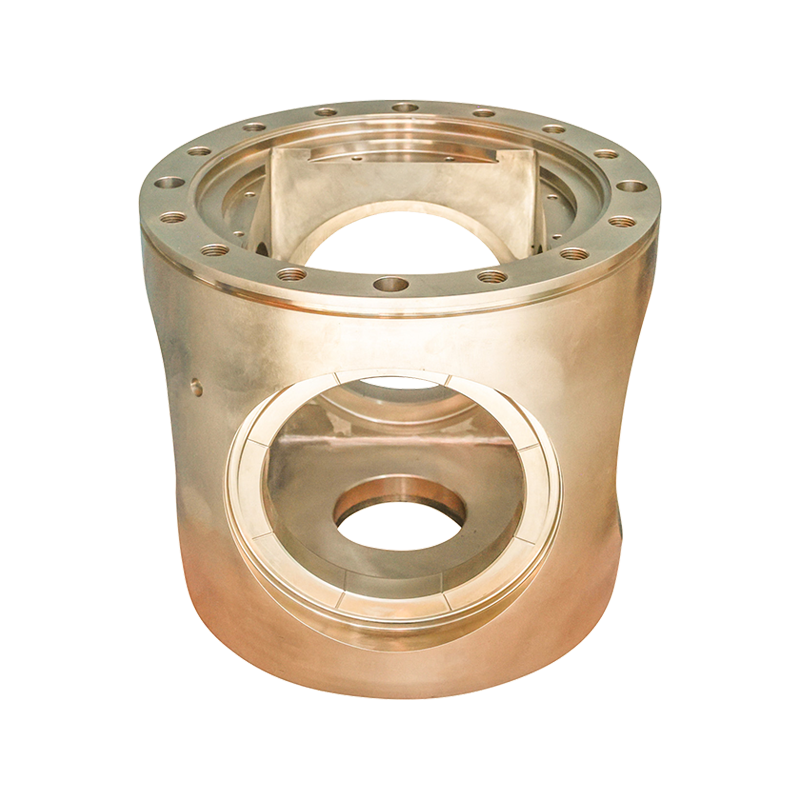

Pusat CPP Kelautan

Dalam sistem Baling-Baling Pitch Terkendali, Pusat CPP adalah komponen kunci yang menghubungkan sudu dan sistem transmisi daya, dan menjalankan fungsi inti penyesuaian sudut sudu, transmisi daya, dan stabilitas sistem. Akurasi dan kinerja desainnya secara langsung menentukan kecepatan respons, tingkat efisiensi energi, dan keandalan pengoperasian sistem CPP, dan merupakan "pusat saraf" dalam sistem propulsi kapal.

CPP Hub memiliki struktur yang kompleks dan canggih, serta mengintegrasikan mekanisme penyesuaian jarak, sistem penyegelan, dan komponen transmisi daya di dalamnya, terutama terdiri dari bagian-bagian berikut:
Mekanisme penyesuaian jarak: Komponen inti meliputi piston hidrolik, batang penghubung, poros eksentrik, dan penggeser. Piston bergerak melalui tekanan oli hidrolik, dan poros eksentrik digerakkan untuk berputar melalui batang penghubung, dan akhirnya bilah berputar pada sumbu untuk mengatur pitch. Misalnya, Zhenjiang Jinye Propeller Co., Ltd. menggunakan mekanisme hubungan permesinan presisi tinggi dalam produk CPP-nya untuk memastikan bahwa kesalahan penyesuaian sudut blade dikontrol dalam ±0,1°.
Sistem penyegelan: Karena lingkungan air laut jangka panjang, beberapa segel mekanis (seperti segel minyak kerangka, cincin-O) harus dipasang di kedua ujung Hub untuk mencegah infiltrasi air laut ke bagian dalam dan mengkontaminasi oli hidrolik, sekaligus menghindari kebocoran oli hidrolik dan menyebabkan pencemaran laut.
Rakitan transmisi daya: mencakup struktur selongsong, bantalan, dan alur pasak, yang bertanggung jawab untuk mentransmisikan torsi mesin utama dari poros transmisi ke sudu sambil menahan beban radial dan aksial yang dihasilkan oleh putaran sudu.

Alur Kerja: Ketika jembatan mengeluarkan perintah penyesuaian jarak, stasiun pompa hidrolik mengeluarkan oli bertekanan ke dalam silinder oli di Hub, mendorong piston untuk bergerak secara aksial, dan mengubah gerakan linier menjadi gerakan memutar bilah melalui mekanisme batang penghubung, sehingga mengubah nada. Kisaran penyesuaian nada biasanya -30° (pembalikan) hingga 30° (terarah), memungkinkan perubahan gaya dorong yang terus menerus dan tanpa langkah.

Penyesuaian jarak yang akurat, disesuaikan dengan berbagai kondisi kerja
Sebagai komponen kontrol langsung sudut sudu, CPP Hub dapat mengubah pitch dari maju ke mundur dalam 0,5-2 detik, tanpa mengubah kemudi utama, sehingga sangat meningkatkan fleksibilitas kendali kapal. Misalnya, dalam pengoperasian kapal tunda, penyesuaian jarak cepat dari Hub dapat langsung memulai dan berhenti serta bergerak secara horizontal, dan secara akurat menyesuaikan dengan penyesuaian postur kapal yang ditarik.
Transmisi daya yang efisien dan mengurangi konsumsi energi
Efisiensi transmisi daya Hub perlu dipertahankan di atas 95%, dan koefisien gesekan bantalan internal serta desain konsentrisitas sistem poros secara langsung mempengaruhi hilangnya energi. Zhenjiang Jinye meningkatkan efisiensi transmisi daya dengan mengoptimalkan struktur internal Hub (seperti menggunakan bantalan rol alih-alih bantalan geser), membantu kapal mengurangi konsumsi bahan bakar per unit jarak tempuh.

Penyegelan dan perlindungan untuk beradaptasi dengan lingkungan yang keras
Semprotan garam, lumpur, dan suhu rendah di lingkungan laut dapat mengikis Hub, sehingga cangkangnya biasanya terbuat dari perunggu nikel-aluminium tahan korosi atau besi cor berkekuatan tinggi. Sistem penyegelan internal harus lulus uji tekanan lebih dari 10 bar untuk memastikan pengoperasian jangka panjang yang andal di laut dalam atau perairan yang sangat tercemar.
Kompatibel dengan sistem, kontrol cerdas terintegrasi
CPP Hub modern dapat dihubungkan dengan sistem manajemen daya kapal (PMS), dan dapat memantau sudut sudu, tekanan oli, dan suhu secara real-time melalui sensor, dan secara otomatis mengoptimalkan pitch berdasarkan data seperti kecepatan dan beban. Misalnya, selama pelayaran penumpang dan roller-roulette, sistem dapat secara otomatis menyesuaikan pitch sesuai dengan kemiringan rute, sehingga mesin induk selalu beroperasi dalam kondisi kerja terbaik.

Desain CPP Hub perlu disesuaikan dengan skenario pengoperasian kapal untuk memenuhi kebutuhan daya dan tekanan lingkungan yang berbeda:
Kapal teknik kelautan (seperti kapal pemasok platform pengeboran): Kapal ini memerlukan penentuan posisi yang sering dan berkecepatan rendah. Mekanisme penyesuaian jarak Hub harus memiliki kemampuan penyesuaian frekuensi tinggi. Mereka biasanya dilengkapi dengan sistem hidrolik servo untuk mencapai penyesuaian sudut level 0,1° untuk memastikan bahwa kapal mempertahankan sikap stabil dalam angin dan gelombang.
Kapal dagang besar (seperti kapal kontainer dan kapal tanker): Fokus pada efisiensi dan keandalan energi. Hub mengadopsi desain berdiameter besar (sebagian hingga 3-5 meter), dan terbuat dari paduan berkekuatan tinggi untuk menahan beban terus menerus di bawah daya dorong sepuluh ribu ton, sekaligus mengurangi hambatan aliran air melalui cangkang yang ramping.

Kapal khusus (seperti pemecah es, kapal penelitian ilmiah): Dalam menghadapi lingkungan ekstrem seperti suhu rendah dan dampak es, sistem penyegelan Hub harus terbuat dari bahan karet tahan suhu rendah, cangkang meningkatkan lapisan tahan aus, dan desain celah mekanisme penyesuaian jarak memperhitungkan penyusutan suhu rendah untuk menghindari komponen tersangkut.
Kapal darat (seperti feri dan kapal kargo): Karena perairan dangkal dan banyak lumpur dan pasir, Hub perlu dilengkapi dengan perangkat penyaringan anti lumpur, dan bantalan dilumasi sendiri untuk mengurangi kegagalan yang disebabkan oleh keausan lumpur dan pasir.
Mengambil contoh praktik Zhenjiang Jinye, ini adalah Pusat CPP yang disesuaikan oleh kapal penelitian ilmiah kutub. Melalui uji suhu rendah -40℃, sistem penyegelan dapat menahan tekanan sesaat sebesar 15MPa yang disebabkan oleh benturan es, sehingga memenuhi kebutuhan pengoperasian di lingkungan ekstrem.

Dengan peningkatan pelayaran ramah lingkungan dan kecerdasan, evolusi teknologi CPP Hub memiliki tiga arah utama:
Inovasi Material
Material komposit baru (seperti resin yang diperkuat serat karbon) telah mulai digunakan pada cangkang Hub, yang mengurangi bobot lebih dari 30% dibandingkan material logam tradisional, dan juga memiliki ketahanan korosi yang lebih baik; bantalan internal terbuat dari lapisan keramik, dan koefisien gesekan berkurang 50%, memperpanjang masa pakai hingga lebih dari 20,000 jam.
Diagnostik cerdas dan pemeliharaan prediksi
Integrasikan sensor getaran, sensor suhu, dan sensor tekanan oli untuk menganalisis status pengoperasian Hub secara real-time melalui penghitungan tepi dan peringatan potensi kesalahan terlebih dahulu. Misalnya, ketika peningkatan suhu bantalan yang tidak normal terdeteksi, sistem dapat secara otomatis menyesuaikan aliran oli hidrolik untuk pendinginan dan memberikan perintah perawatan kepada kru.

Desain terintegrasi
Mekanisme penyesuaian jarak terintegrasi dengan stasiun pompa hidrolik untuk mengurangi sambungan pipa dan mengurangi risiko kebocoran; pada saat yang sama, teknologi pencetakan 3D digunakan untuk memproduksi struktur internal yang kompleks, mengurangi jumlah komponen Hub sebesar 40% dan meningkatkan efisiensi perakitan sebesar 50%.
Perusahaan seperti Zhenjiang Jinye telah membuat rencana di bidang ini. CPP Hub cerdas yang diluncurkan pada tahun 2024 telah terhubung dengan sistem kembar digital kapal, yang selanjutnya dapat meningkatkan efisiensi promosi melalui simulasi virtual.

Sebagai "otak" baling-baling yang dapat disesuaikan, pengembangan teknologi CPP Hub berjalan melalui proses peningkatan sistem propulsi kapal dari kendali mekanis hingga kolaborasi cerdas. Dilihat dari praktik produsen seperti Zhenjiang Jinye, pemrosesan presisi tinggi, desain khusus, dan integrasi cerdas merupakan daya saing inti CPP Hub. Di masa depan, dengan peningkatan standar kapal ramah lingkungan, CPP Hub dengan efisiensi tinggi, konsumsi rendah, dan fungsi diagnosis cerdas akan menjadi arus utama, memberikan dukungan utama bagi transformasi rendah karbon di industri pelayaran.
